Описание

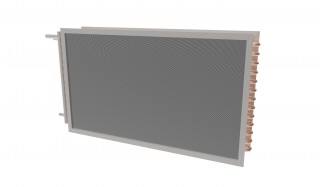

Канальные теплообменники PBAS предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4”). Максимальные рабочие температура/давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,3 МПа.
Технические характеристики
|
Модель |
Расход |
Мощн., |
Вода, Т=95/70°С |
Внутр. |
Размеры, мм |
Вес, |
|||||||
|
Расход, |
Сопр., |
A |
B |
C |
D |
E |
F |
Ød* |
|||||
|
PBAS 400х200–2–2,5 |
600 |
12,4 |
0,12 |
8,4 |
0,60 |
400 |
200 |
130 |
33 |
36 |
65 |
½” |
5,5 |
|
900 |
16,0 |
0,16 |
13,4 |
||||||||||
|
PBAS 400х200–3–2,5 |
600 |
17,2 |
0,17 |
7,8 |
0,85 |
400 |
200 |
130 |
43 |
36 |
65 |
½” |
6,2 |
|
900 |
22,6 |
0,22 |
12,9 |
||||||||||
|
PBAS 400х200–4–2,5 |
600 |
20,7 |
0,20 |
13,7 |
1,07 |
400 |
200 |
130 |
65 |
36 |
65 |
½” |
6,8 |
|
900 |
27,9 |
0,27 |
23,5 |
||||||||||
|
PBAS 500х250–2–2,5 |
900 |
18,1 |
0,18 |
3,1 |
0,93 |
500 |
250 |
130 |
33 |
36 |
65 |
½” |
7,1 |
|
1350 |
23,4 |
0,23 |
4,9 |
||||||||||
|
PBAS 500х250–3–2,5 |
900 |
25,9 |
0,25 |
7,4 |
1,28 |
500 |
250 |
130 |
43 |
36 |
65 |
½” |
8,0 |
|
1350 |
34,2 |
0,34 |
12,3 |
||||||||||
|
PBAS 500х250–4–2,5 |
900 |
31,3 |
0,31 |
12,3 |
1,62 |
500 |
250 |
130 |
65 |
36 |
65 |
½” |
8,9 |
|
1350 |
42,2 |
0,41 |
21,4 |
||||||||||
|
PBAS 500х300–2–2,5 |
1100 |
22,0 |
0,22 |
2,5 |
1,27 |
500 |
300 |
130 |
38 |
38 |
75 |
¾” |
8,0 |
|
1600 |
27,9 |
0,27 |
3,8 |
||||||||||
|
PBAS 500х300–3–2,5 |
1100 |
31,5 |
0,31 |
6,2 |
1,68 |
500 |
300 |
130 |
43 |
38 |
75 |
¾” |
9,2 |
|
1600 |
40,7 |
0,40 |
9,8 |
||||||||||
|
PBAS 500х300–4–2,5 |
1100 |
38,1 |
0,37 |
10,7 |
2,09 |
500 |
300 |
130 |
65 |
38 |
75 |
¾” |
10,3 |
|
1600 |
50,2 |
0,49 |
17,6 |
||||||||||
|
PBAS 600х300–2–2,5 |
1300 |
26,7 |
0,26 |
3,8 |
1,49 |
600 |
300 |
130 |
38 |
38 |
75 |
¾” |
8,8 |
|
2000 |
34,9 |
0,34 |
6,2 |
||||||||||
|
PBAS 600х300–3–2,5 |
1300 |
37,9 |
0,37 |
9,4 |
1,98 |
600 |
300 |
130 |
43 |
38 |
75 |
¾” |
10,2 |
|
2000 |
50,9 |
0,50 |
16,0 |
||||||||||
|
PBAS 600х300–4–2,5 |
1300 |
45,5 |
0,45 |
16,2 |
2,46 |
600 |
300 |
130 |
65 |
38 |
75 |
¾” |
11,5 |
|
2000 |
62,6 |
0,61 |
28,9 |
||||||||||
|
PBAS 600х350–2–2,5 |
1500 |
30,9 |
0,30 |
4,0 |
1,67 |
600 |
350 |
130 |
38 |
38 |
75 |
¾” |
9,8 |
|
2300 |
40,4 |
0,40 |
6,5 |
||||||||||
|
PBAS 600х350–3–2,5 |
1500 |
43,9 |
0,43 |
9,8 |
2,24 |
600 |
300 |
130 |
43 |
38 |
75 |
¾” |
11,4 |
|
2300 |
58,8 |
0,58 |
16,7 |
||||||||||
|
PBAS 600х350–4–2,5 |
1500 |
52,7 |
0,52 |
16,7 |
2,80 |
600 |
350 |
130 |
65 |
38 |
75 |
¾” |
12,9 |
|
2300 |
72,3 |
0,71 |
29,8 |
||||||||||
|
PBAS 700х400–2–2,5 |
2000 |
41,7 |
0,41 |
6,2 |
2,12 |
700 |
400 |
130 |
38 |
38 |
75 |
¾” |
12,5 |
|
3000 |
53,9 |
0,53 |
9,9 |
||||||||||
|
PBAS 700х400–3–2,5 |
2000 |
59,0 |
0,58 |
15,0 |
2,87 |
700 |
400 |
130 |
43 |
38 |
75 |
¾” |
14,8 |
|
3000 |
77,9 |
0,77 |
25,1 |
||||||||||
|
PBAS 700х400–4–2,5 |
2000 |
70,6 |
0,70 |
25,4 |
3,62 |
700 |
400 |
130 |
65 |
38 |
75 |
¾” |
17,1 |
|
3000 |
95,5 |
0,94 |
44,2 |
||||||||||
|
PBAS 800х500–2–2,5 |
2900 |
58,7 |
0,58 |
3,5 |
3,30 |
800 |
500 |
130 |
42 |
42 |
85 |
1” |
16,0 |
|
4300 |
75,2 |
0,74 |
5,5 |
||||||||||
|
PBAS 800х500–3–2,5 |
2900 |
83,8 |
0,82 |
8,1 |
4,36 |
800 |
500 |
130 |
43 |
42 |
85 |
1” |
19,0 |
|
4300 |
109,7 |
1,08 |
13,4 |
||||||||||
|
PBAS 800х500–4–2,5 |
2900 |
100,9 |
0,99 |
13,5 |
5,43 |
800 |
500 |
130 |
65 |
42 |
85 |
1” |
21,0 |
|
4300 |
135,0 |
1,33 |
23,1 |
||||||||||
|
PBAS 1000х500–2–2,5 |
3600 |
74,6 |
0,73 |
5,8 |
4,04 |
1000 |
500 |
130 |
38 |
42 |
85 |
1” |
18,3 |
|
5400 |
96,3 |
0,95 |
9,3 |
||||||||||
|
PBAS 1000х500–3–2,5 |
3600 |
105,7 |
1,04 |
13,7 |
5,36 |
1000 |
500 |
130 |
43 |
42 |
85 |
1” |
22,2 |
|
5400 |
139,5 |
1,37 |
22,9 |
||||||||||
|
PBAS 1000х500–4–2,5 |
3600 |
126,6 |
1,24 |
22,8 |
6,68 |
1000 |
500 |
130 |
65 |
42 |
85 |
1” |
26,1 |
|
5400 |
171,1 |
1,68 |
39,8 |
||||||||||
* Трубная резьба.

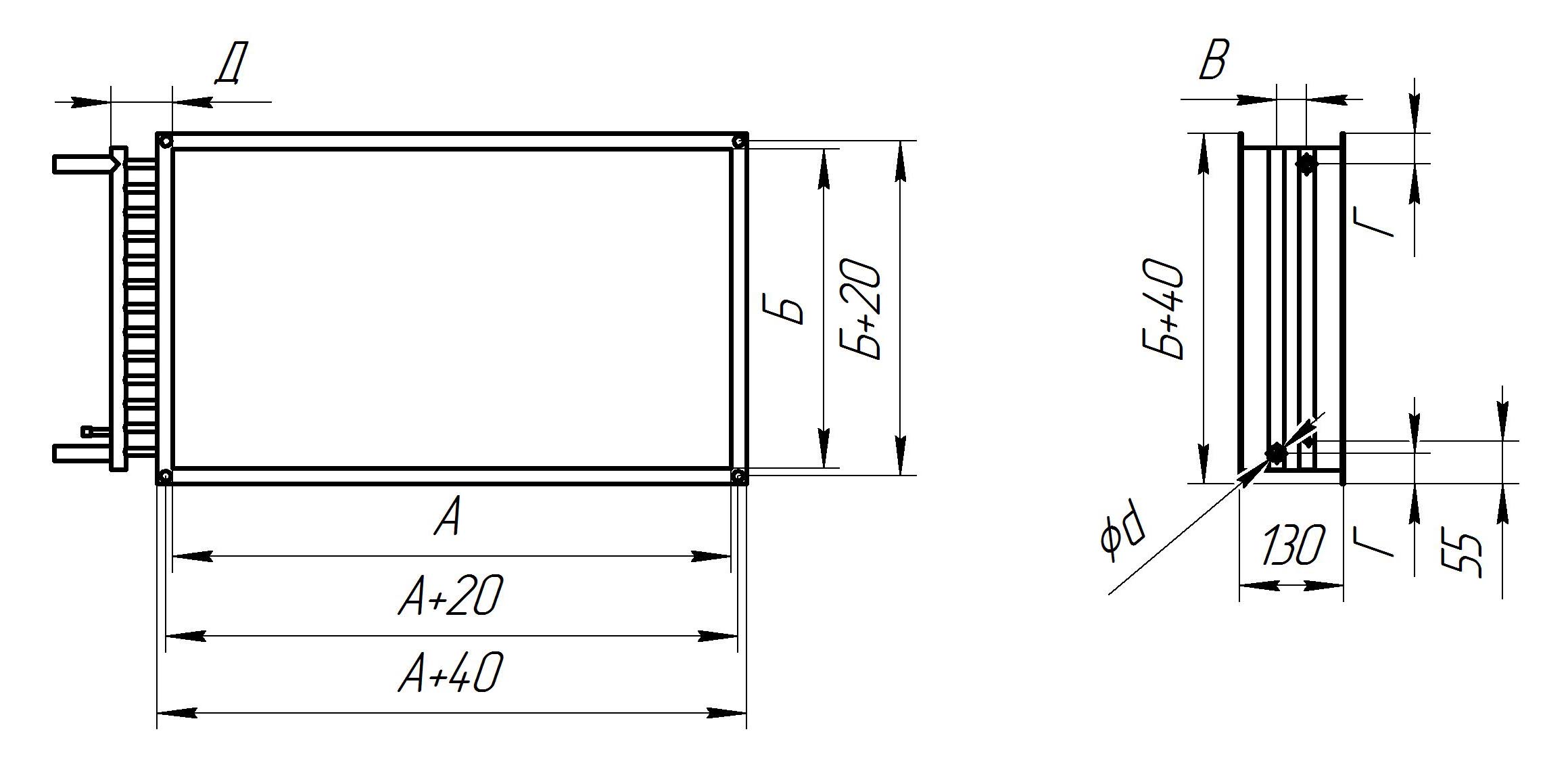

Чертежи
